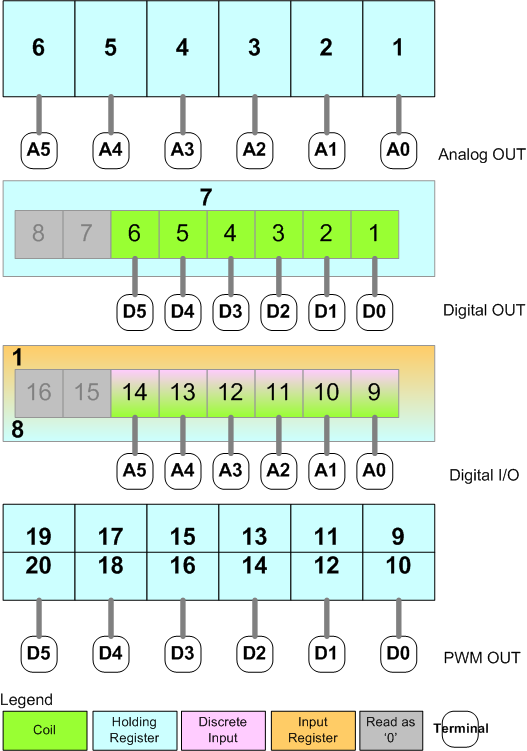

Address |
Terminal |
Function |
Coil (RW) |
1 |
D0 |
Digital Output |
2 |
D1 |
||
3 |
D2 |
||
4 |
D3 |
||
5 |
D4 |
||
6 |
D5 |
||
Coil (RW) |
9 |
A0 |
Digital Input/Output |
10 |
A1 |
||
11 |
A2 |
||
12 |
A3 |
||
13 |
A4 |
||
14 |
A5 |
||
Discrete Input (Read) |
9 |
A0 |
Digital Input |
10 |
A1 |
||
11 |
A2 |
||
12 |
A3 |
||
13 |
A4 |
||
14 |
A5 |
||
Holding Register (RW) |
1 |
A0 |
Analog Outputs |
2 |
A1 |
||
3 |
A2 |
||
4 |
A3 |
||
5 |
A4 |
||
6 |
A5 |
||
Holding Register (RW) |
7 |
D0..D5 |
Digital Outputs |
Holding Register (RW) |
8 |
A0..A5 |
Digital Input/Outputs |
Holding Register (R/W) |
9,10 |
D0 |
PWM Outputs |
11,12 |
D1 |
||
13,14 |
D2 |
||
15,16 |
D3 |
||
17,18 |
D4 |
||
19,20 |
D5 |
||
Input Register (Read) |
1 |
A0..A5 |
Digital Inputs |
